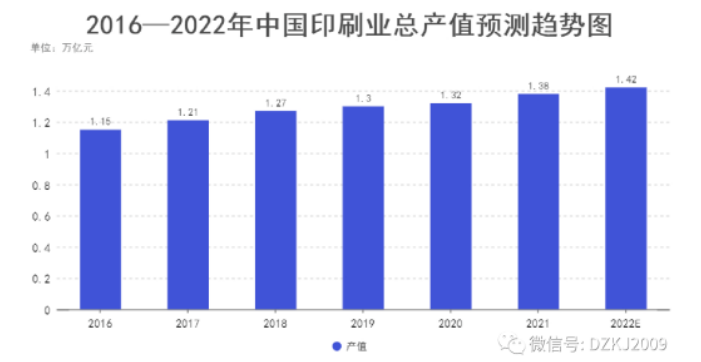

近代以來，印刷業發展日新月異，目前印刷業已成為構建現代產業體系的重要組成部分，在新聞出版、文化傳播、產品增值、品牌包裝等領域應用廣泛，發揮著不可替代的支柱作用。到“十一五”期末，中國印刷業工業總產值達到4400億元人民幣左右，約占國民生產總值的2.5%；印刷生產加工能力已然進入世界前列。但從印刷大國向印刷強國邁進，從粗放型印刷向精益化、綠色、可持續印刷是印刷行業的發展趨勢。
印刷行業的污染問題一直無法得到較好解決。近年來我國出臺了《印刷業“十四五”時期發展規劃》《關于推進印刷業綠色發展的意見》等重要政策。此外，《印刷工業污染防治可行技術指南》《包裝印刷業有機廢氣治理工程技術規范》等相關標準的發布，也將不斷促進印刷工業污染防治技術進步。一系列相關政策的出臺與實施，將有力推動印刷業環?；?、綠色化、高質量發展，為包括印刷版材在內的印刷工業的可持續發展奠定了政策基礎。調整優化產業布局、生產體系和能源結構，推進資源全面節約和循環利用，解決突出環境問題，落實印刷業風險防控要求，推動印刷業實現綠色化高質量發展。
現從印刷行業的廢氣特點，廢氣收集與治理的主要技術手段、印刷行業廢氣治理技術的對比分析，廢氣治理設備的成本分析等進行探討。
一、印刷行業廢氣產生的特點
印刷工藝主要包括；成像、制版、印刷、印后加工、清潔過程等，現將各工序主要的產污環節列表如下：
上述廢氣源又可分為有組織排放廢氣和無組織排放廢氣兩大類。有組織排放廢氣主要來源于印刷工藝過程，尤其是烘干過程，通常有專門的收集系統和排放系統；無組織排放廢氣主要來源于各個工藝過程中揮發出來的VOCs, 主要逸散于車間。
有組織排放廢氣通常有以下特點：
（一）廢氣組分較多，廢氣成分較復雜；
常見使用的溶劑有：乙醇、乙酸乙酯、正丙酯、正丙醇，異丙醇等，此外還有油墨，光油，底涂等包含的揮發成分。
（二）廢氣濃度隨產品或工藝而變化；
由于印刷產品的變化，所需使用的油墨類型和用量也隨之變化，排放的廢氣風量和濃度也隨之變化。
（三）廢氣濃度典型的多在2—3g/m3左右（進口設備）; 低的多半在1g以下，高的能達到4g以上；（國產設備廢氣濃度通常比較低，多的甚至在0.5g以下）；
（四）廢氣成分通常僅含VOCs, 且比較潔凈，不含灰塵或含少量灰塵；
（五）廢氣溫度不高，多在30~60度之間。
無組織廢氣濃度通常比較低，由于分布的空間較大，所以所需處理的風量也較大。
有組織排放是廢氣排放的主要部分，有組織排放廢氣如果收集和處理較好的話，其排放量占據總VOCs排放的85%。
二、廢氣治理主要技術概況
目前，主要廢氣治理技術手段包括：冷凝法、吸收法、吸附法、直接焚燒（TO）、催化燃燒（CO）、蓄熱式催化燃燒（RCO）、蓄熱式氧化燃燒（RTO）等。

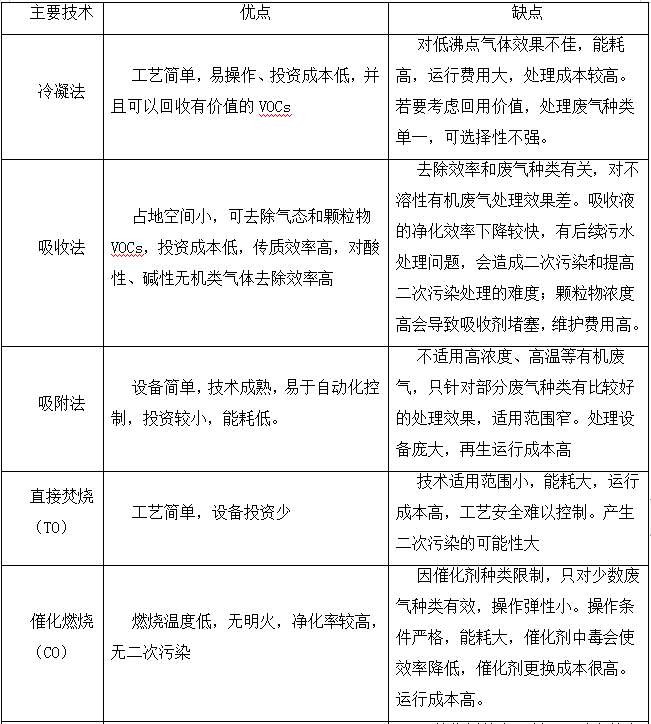

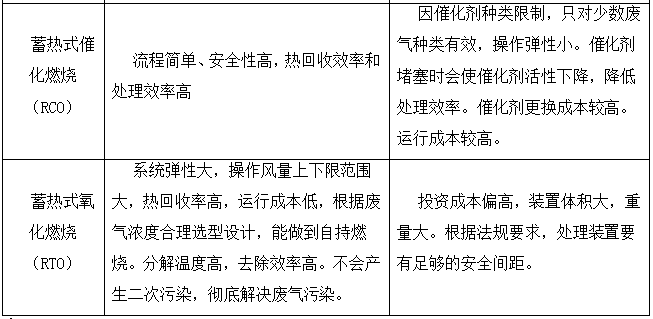

現就處理范圍、處理效率、投資成本、運行成本進行對比分析，具體見下表。
通過以上方案對比，可知各種處理方案都有優缺點。具體選擇哪種合適的廢氣治理方案，前提都是基于行業特點、廢氣組分特點。包括：廢氣種類，排放速率等源強參數。只有對這些廢氣參數充分研究，結合投資成本，特別是運行成本，才可能選擇出一種或幾種處理技術相結合的綜合治理方案。這種方案才具有科學性、安全合理性、經濟適用性，以達到業主的預期目標和用途。
三、現行印刷行業廢氣治理技術概述
目前主要通過末端治理來進行污染物減排；生產過程控制也有新的技術出現，提高材料的循環利用率，減少污染物排放；源頭預防主要是低VOCs含量的材料開發也日益加強，材料的特性和使用方法也需要企業逐步適應。國內應用在印刷包裝行業的廢氣處理技術，主要有氧化分解法，等離子體法，吸附法，冷凝回收法等，這些方法應用效果差異較大。
目前，印刷行業廢氣治理的主要手段分為兩種：一種是采用沸石轉輪+CO（催化燃燒）、UV光解、活性炭吸附等組合工藝；另一種是采用沸石轉輪（根據廢氣量大小決定是否需要）+RTO+冷卻噴淋塔工藝。隨著國內蓄熱燃燒（RTO）技術的進步，印刷行業也逐漸傾向于采用蓄熱燃燒（RTO）工藝。
四、 投資及運營成本分析
隨著社會發展，我國印刷行業進入大國行列，盡管行業發展形勢明朗，但受疫情、紙價、人工成本、用電，特別是環保的監管，行業利潤下降明顯，企業盈利壓力加大。2021年1-10月，印刷業規上企業實現營業收入同比增長11.4%；但利潤總額，同比下降3.1%，利潤進入了負增長區間。這也意味著印刷行業進入精細化管理階段，只有通過積極轉型提高生產效率、降低生產成本，才能維持可觀的行業利潤，單純依賴市場規模帶動利潤增長的模式已難以為繼。隨著環保監管的不斷升級，環保投入已然成為印刷行業成本分析的主要矛盾。
現通過具體案例來客觀分析上文提出兩種方案的投入成本和運營成本。
XXX科技有限責任公司VOCs治理項目

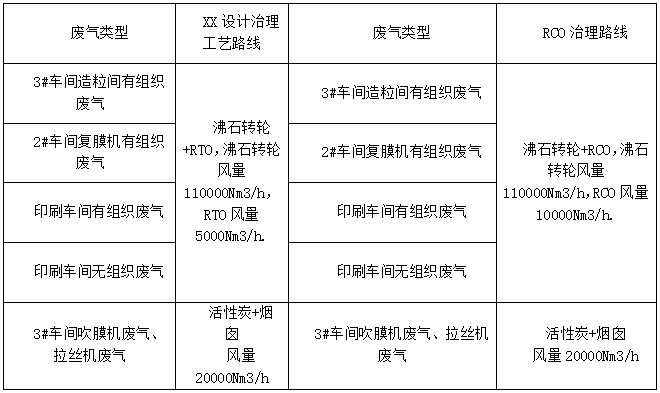

1.RTO與CO工藝對比數據如下：
2、成本核算
本方案對治理系統一和環評治理系統的投資成本進行比較及治理系統一的運行成本和環評治理系統的運行成本對比：
投資成本如下表：
表1 投資對比表
運行成本如下表：

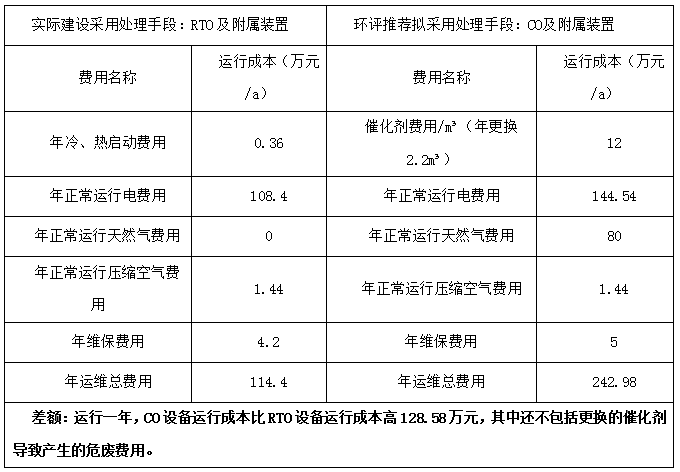

表2 運行對比表
說明：
1、RTO運行成本計算依據
（1）其中原始冷啟動是指停車2天以上的啟動，啟動時間為3h，帶熱冷啟動是指停車16h之內的啟動，啟動時間為1h；以上費用合計是按照每年原始冷啟動5次，帶熱冷啟動5次計算。
（2）以上運行費用是按照年運行24h/d，300d/a，設備全開，即總風量為5000m3/h進行計算。
（3）考慮到業主實際全年不是滿負荷生產，風機設置變頻器，實際運行成本低于該計算成本。
2、CO運行成本計算依據
（1）以上運行費用是按照年運行24h/d，300d/a，設備全開，即總風量為10000m3/h進行計算。
（2）考慮到業主實際全年可能不是滿負荷生產，風機設置變頻器，實際運行成本低于該計算成本。
通過以上具體案例分析可知：
1、 通過對RTO裝置和CO裝置的投資成本和運營成本，雖然在前期投入上CO裝置占有優勢，但在后期運行成本分析，RTO裝置的運行費用比CO裝置要低很多。1年時間，RTO節省的運行費用就可以彌補投資成本多投入的錢。
2、 根據印刷行業的廢氣特點可知，該行業廢氣組分雖然復雜，但極少甚至不含腐蝕性的VOCs，在選擇RTO裝置的材料上考慮普通碳鋼材料即可。有利于降低投資成本。
3、 CO裝置選擇的是催化劑，根據化工常識可知，催化劑具有嚴格的選擇性，某一種催化劑只能針對某一類的有機廢氣有很好的催化作用，根據前文對印刷行業廢氣特點的分析，印刷行業廢氣雖無腐蝕性，但成分相對來說比較復雜，多種類廢氣共存，大大影響了催化燃燒裝置的廢氣處理效率，若要提高處理效率，必須選擇復合型催化劑，但復合型催化劑之間會產生失活，時間長必然導致處理效率低下，廢氣處理很難長時間達標排放。隨著環保監管越來越嚴苛，給企業的正常運行帶來很高的風險。
4、 CO在運行一段時間，就會因催化劑失活，降低了處理效率，就對催化劑進行更換，催化劑中含有一些重金屬，產生的危廢，加重了企業運行的難度和成本的增加。
5、根據廢氣組分及風量的準確統計，科學合理地設計RTO裝置，針對業主企業所需公用工程能源情況，可以從RTO裝置中獲得熱能，提供給廠區的公用工程使用。符合綠色發展、節能降耗的行業需求和社會需求。
6、 RTO裝置經過科學合理的設計，其使用壽命遠遠超過CO裝置的運行壽命。選擇RTO可以一勞永逸為企業徹底解決廢氣產生的各種困擾。
在美國，三十年前VOC治理之初，也曾嘗試用吸附、等離子等方法處理，但之后陸續均被熱分解方式替代。RTO由于具有高的熱效率和凈化效率，在廢氣濃度適宜情況下，設備能夠在比較節能的情況下高效地完成廢氣的處理，同時具有很高的可靠性和比較長的壽命（可超過20年）。因此在國外，目前RTO是包裝印刷行業用來處理廢氣的最典型設備。但在有些在廢氣風量較大，濃度較低的情況下，可以適用濃縮轉輪+RTO組合技術來處理。目前在包裝印刷領域最有效，最徹底，也是最可靠的處理方法是熱分解法，即通過高溫燃燒或在一定溫度下通過催化劑熱分解VOCs，相應的處理設備主要有蓄熱式焚燒爐（RTO）和蓄熱室催化焚燒爐（RCO）。
由于過程采用了高效陶瓷蓄熱體，設備本身具有很高的熱效率（可達95%以上），因此能夠比較節能地運行。
