在YIHEAC往期前分享的技術文章淺談RTO廢氣治理系統中工業管道的靜電接地設置（一、二、三）中已經詳細地為我們介紹了在RTO系統中工業管道是否需要設置接地及怎樣設置接地，相信大家已經掌握管道接地該如何設置，今天我們來了解下在RTO系統中除了管道接地還存在哪些接地形式。
本期話題；RTO系統中存在的接地形式
首先我們需明確下接地的定義：
接地是將電氣設備或裝置的某一點（接地端），與大地之間做符合技術要求的電氣連接。目的是利用大地為正常運行、絕緣損壞或遭受雷擊等情況下的電氣設備等提供對地電流流通回路，保證電氣設備和人身的安全。
設備與大地之間合格的電氣連接就是通過接地裝置來實現的。
一、什么是接地裝置？
接地裝置由接地體和接地線兩部分組成
接地體是埋入大地中并和大地直接接觸的導體組，它分為自然接地體和人工接地體。
自然接地體是利用與大地有可靠連接的金屬構件、金屬管道、鋼筋混凝土建筑物的基礎等作為接地體。
人工接地體是用型鋼如圓鋼、扁鋼等制成的接地樁，插入土層內，人工接地體一般有垂直敷設和水平敷設兩種。
接地線為電氣設備或裝置的接地端與接地體相連接的金屬導線。
二、怎么判斷接地裝置是否合格？
1、接地電阻
接地體與大地接觸的良好程度，是用接地電阻來表示。
接地電阻就是電氣設備或裝置上的電流通過接地體流入大地或向遠處擴散所遇到的電阻，它包括接地線和接地體本身的電阻、接地體與大地的電阻之間的接觸電阻或接地體到無限遠處的大地電阻，所以在設置接地體時，需按照以下要求設置：
（1）室外接地線必須為熱鍍鋅材料，接地扁鐵厚度不得小于4mm，敷設時應立放，不得平放。
（2）圓鋼與扁鐵搭接長度需不小于圓鋼直徑的6倍，雙面施焊。
（3）利用底板鋼筋網做接地連接線時，接地跨接鋼筋，應采用不小于?12的熱鍍鋅圓鋼。
（4）利用柱主筋作防雷引下線時，在每層鋼筋綁扎時，需按設計文件要求，找出所需主筋位置，用油漆做好標記。
（5）避雷線彎曲處不得小于90度，彎曲半徑不得小于圓鋼直徑的10倍
2、接地形式
在RTO系統中一般會在土建基礎設置時，布置防雷接地樁、防靜電接地樁、保護接地樁分別用作防雷接地、防靜電接地及保護接地，以下是各種接地形式的簡單介紹
（1）防雷接地：指為防止雷電對電氣系統和設備以及高架金屬設施和建筑物造成的危害，當雷擊防雷裝置時雷電流能順利泄入大地而將防雷裝置接地。（如RTO系統中的煙囪，頂端就會設置避雷針）這也是為什么雨天不建議大家在大樹下避雨之一。
（2）防靜電接地：指為防止電氣系統或設備在運行過程中產生的靜電對人、畜和財產造成危害，并將有害靜電順利導入大地，而將產生靜電的部位接地。（如之前文章中所提到的管道跨接，跨接后最終接到防靜電接地樁上）。
（3）保護接地：指在接地保護系統中將電氣設備外露可導電部分接地。（如RTO系統中的風機外殼、水泵外殼等）
3、接地電阻測量
對于不同的接地形式，對接地電阻的要求也不盡相同，下列是部分接地電阻測試要求：
（1）防雷保護地的接地電阻不應大于10Ω；
（2）防靜電接地，接地電阻不應大于4Ω；
（3）保護接地，接地電阻不應大于4Ω；
一般YIHEAC的工程師們?cè)跍y量接地電阻時會采用專業設備接地電阻測試儀進行測量。

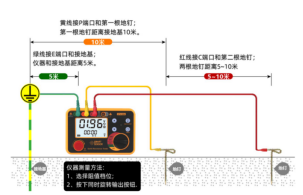

使用方法為，接地線與設置的接地樁連接，儀器放置在距接地樁5米處，一根接地釘插入土層內，距設置的接地樁10米，第二根接地釘同樣插入土層內，兩根接地釘間距5～10米。
綜上所述，在RTO系統分別需要設置不同的接地樁，同時不同的接地樁相關要求又不盡相同，不過YIHEAC的工程師們會在基礎設計和工程安裝時，按照標準規范做好接地，以保證RTO系統的正常運行。
