咨詢電話：基于醫化行業RTO裝置的廢氣收集系統設計淺談
由于近年來絕大多數醫化行業廢氣治理都采用了分類收集，分類治理的有效手段，不含氯廢氣收集后進入蓄熱式氧化裝置RTO內處理，涉及RTO則帶來治理系統風壓平衡的問題，因?yàn)镽TO系統阻力相較于其他治理設備會大一些，所以車間有組織和無組織廢氣的治理就面臨充分收集的問題，同時才能保證達標排放，運維經濟的目標。本篇文章將對收集系統簡單闡述分析，以供朋友們參考。
精細化工、中間體、化學原料藥的生產制造雖然監管法規有些許不同（原料藥多了GMP法規），但從工藝流程的復雜程度、生產設備及附屬裝置的多少、產污組分的濃度和總量的大小上來看，卻有很大的相似性。隨著國家對于廢氣系統提出“雙90”即廢氣收集率達到90%，廢氣處理效率要達到90%的要求。近年來，廢氣處理的設計以及處理裝置更新迭代發展迅速，而對于廢氣的收集系統的專業設計明顯不足。沒有好的收集系統或者收集系統不科學，廢氣治理的成效將大打折扣?！皯?yīng)收盡收，適宜高效”是廢氣治理行業關注的重點。合肥義禾鑒于質量源于設計（QBD）的廢氣收集、治理理念。通過對源強信息的梳理、計算，再到廢氣收集系統、處理系統的專業設計，形成了一整套完善工藝包。要有好的收集質量，更來源于精心專業的設計。要想有好的設計必須對來源有充分的了解和掌握。具體分析，“一廠一策”。才能把握住關鍵點?，F(xiàn)小編對精細化工、中間體、化學原料藥廢氣的相關特點以及設計思路淺談一、二。
一、精細化工、中間體、化學原料藥的廢氣特點
1.排放點多，有組織排放濃度高，無組織排放嚴重。
選擇的工藝路線普遍較長（一般3-4步反應），產品得率低（據統計平均不超過30%），大量物料變成副產物或三廢，工藝路線長，工序復雜，主要分為：反應工序、后處理工序，濃縮工序、結晶工序、離心工序、干燥工序、粉碎工序。設備多，產污點很多；溶劑消耗大，溶劑廢氣排放點多，且溶劑廢氣大多低空無組織排放，溶劑廢氣濃度高。
2.間歇性排放多，反應過程基本上為間歇反應。頻繁地更換品種和溶劑。一個車間平均更換品種30個/年屬于正常水平。多達上百個品種的切換。
3.排放不穩定，成分復雜，污染物種類和濃度變化大，同一套裝置在不同時期可能排放不同性質的污染物。
4.生產中使用的大部分溶劑多具有惡臭性質，嗅域值低，易擴散，影響范圍廣。
5.在反應中為了更好地傳質，增加轉化率，提高產品得率和反應速率，有部分反應在接近溶劑沸點的溫度下進行反應，升溫回流工藝較多。在此工況下，溶劑揮發性更多，冷凝回收不徹底（部分企業只設一級冷凝），廢氣產生量大大增加。
6.在生產過程中易燃、易爆物質多，反應過程激烈，生產事故風險大。用到的溶劑大部分都是低閃點的物料。
通過以上描述，精細化工、中間體、化學原料藥的生產制造產生的廢氣特點：種類多、成分復雜，波動幅度大，瞬時濃度高等特點，對于RTO系統來說，收集充分，才能治理合格，鑒于這些特點，廢氣收集系統的設計有哪些思路呢？
二、廢氣收集系統的設計思路
1. 堅持分類收集的原則不變
“分類收集、按質處理”近幾年提得很火，但怎么落地，讓業主苦惱。建車間時“雄心壯志”一年做多少產值，一年多少個品種落地。但這么多品種產生多少種廢氣，怎么分類收集。在和業主溝通過程中，業主深知分類收集的必要性，但對自己車間未來生產什么品種可能車間主管都不清楚，是市場決定生產品種，訂單沒有下來，都不清楚。這種情況特別是現在火熱的CDMO及相關產業。那么這種情況怎么分類，提前考慮這些問題？合肥義禾針對業主的產品或同系列產品的物質結構會有哪些相關有機反應類型以及用到的溶劑和生產設備的材質特性，按照工序做好分區設置（BAY的概念），再做好區域內每個設備排放點的分類收集設計以及指導。真正地讓分類收集落地。
2. 充分挖掘源強相關信息，為收集設計提供科學依據
關于源強的信息，大部分業主都根據環評資料及批復為設計依據。這從本質上缺乏一定的科學性。目前市面上的環評機構主要是業主提供工藝流程以及物料平衡圖產污節點圖，等核心內容，而專業設計不多。而業主提供的物料平衡圖和產污節點圖大多從教科書中的尋找思路。大體有以下幾種。
2.1有組織排放
2.1.1現場實測法
優點是準確，缺點是：只針對已建成污染源，對于新建項目無法實施，同時費時費力費錢。
2.1.2物料衡算法
深入了解生產工藝過程，化學反應式和反應條件，當量關系、產品率、轉化率要預測新建企業，直接影響估算水平。因大部分新建廠房都是新產品，新工藝
2.1.3經驗估算法
根據產污系數、排污系數來進行計算 結果偏差較大
2.1.4類比分析
尋找同類企業，找尋數據很難
2.2無組織廢氣
2.2.1物料衡算法
2.2.2通量法
2.2.3濃度反推法
綜上所述，這些方法都是落地很難，計算結果和實際數據相差巨大。合肥義禾綜合物料衡算法和飽和蒸汽壓法聯立計算各組分的排放濃度，大大增加了數據科學性和真實性，可落地性強的特點。源強數據是根本，從本質上決定了后面一系列的重要的參數（管徑、材質、處理設備大小和多少，選擇何種處理方式等）。所以深挖源強信息至關重要。
2.2.4. 廢氣收集系統的設計要提前考慮
建議可以從環評設計開始找專業廢氣設計單位咨詢，督導。使環評資料具有科學性和指導性。以免環評資料在后期改動較大，要重新變更、報批，費時費力。比如：業主用到氨氣，這種廢氣可以通過水吸收，制成氨水副產品，變廢為寶。但苦于已經獲得環評通過，增加副產品要重新報批。不易更改。整個廠房設計乃至車間設計是要謀求工藝、設備、安全、環保全局性設計，都很重要。
3. 收集系統的設計細節
3.1盡量減少排氣點的設計。一臺設備及附屬裝置可以合理利用一個排氣點。比如離心機及附屬母液罐，可以合并一個排氣口。

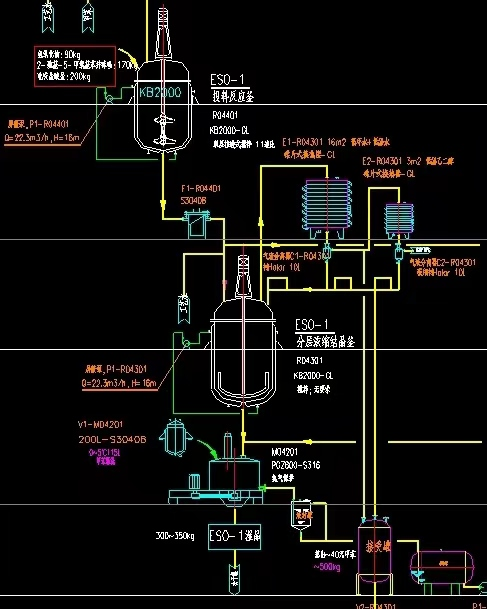

3.2科學設計二級冷凝回收
通過和業主溝通交流中發現，有部分企業對于回收裝置只設置一級冷凝回收，對于反應系統未設冷凝裝置，這既不符合清潔生產的相關要求，又不滿足精益型生產。還有部分企業雖設二級冷凝，但設置不科學，造成部分廢氣未經冷凝進入真空泵中，造成浪費。這樣設計有助于回收溶劑在真空條件下，二次揮發。節約能效。

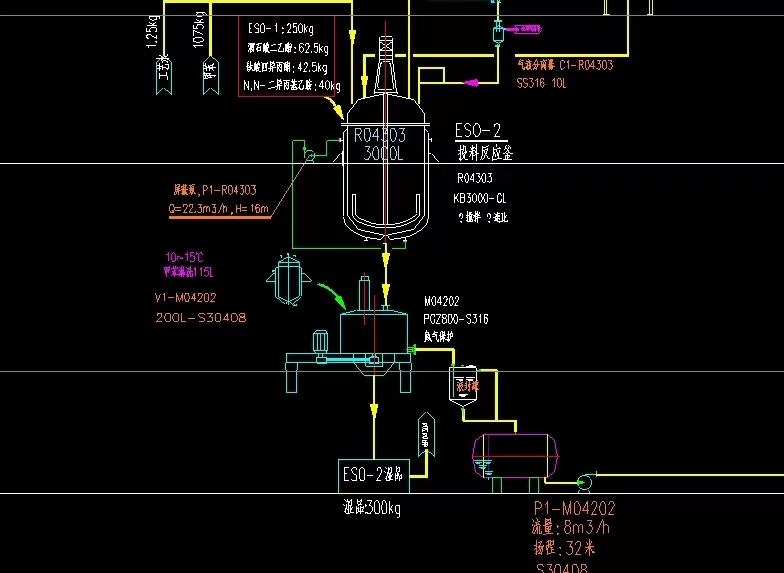

3.3 離心機要有氮封系統的設計，避免無組織排放。一個車間平均更換品種30個/年屬于正常水平。多達上百個品種的切換。
c
3.4無組織排放要足夠重視
3.4.1集氣罩是一個忽視點，主要是排風罩開口面最遠處的VOCs排放風速要控制好。當廢氣產生點較多，彼此距離較遠時，在滿足設計規范、風壓平衡的基礎上，要適當分設多套收集系統或中繼風機。
3.4.2在工藝過程中涉及進出料、物料輸送、攪拌、固液分離、干燥、灌裝、取樣過程中要采取密閉措施，提升工藝裝備水平。物料輸送原則上應采用重力流或泵輸送，不宜用真空抽料。
廢氣收集和廢氣治理同等重要，只有把握住源頭的工藝條件和參數，才能為下一步設計RTO治理方案提供科學的保證。合肥義禾在深挖醫化行業廢氣治理技術的同時，科學合理地設計廢氣收集系統，為合作伙伴提供RTO廢氣處理流程提供專業化的服務。讓我們一起為藍天碧水努力。鑒于作者的才疏學淺，疏漏之處在所難免，歡迎各位給我們提出專業的寶貴意見。
您可以關注“合肥義禾YIHEAC”官方微信公眾號，學習更多醫化行業RTO設計方面知識。
