常言道“人有人言，獸有獸語”，不管是人類還是動物，各個種群之間的信息交流，都需要依靠某種特定的方式去傳遞信息，如聲音、動作、氣味等。正是因為有了信息之間的及時交流，種群才得以生存和發展。而隨著工業社會的發展，現在常常會看到通過某種設備去控制另一種設備的場景，那么設備之間的信息交流是依靠何種方式的呢？今天我們就以YIHEAC生產的RTO系統為例來講解一下其設備間的傳輸信號。
YIHEAC一直致力于設計生產出安 全穩定的RTO產品，所以這就要求RTO系統在軟件的控制方面要做到快速準確。而控制的要點之一就是要求控制器和被控設備間能夠及時的完成輸入/輸出信號的交流，然后通過CPU做出快速且正確的處理，以此保障系統穩定的運行。而控制器的輸入/輸出信號便涉及到了我們今天要講的主題——數字量信號和模擬量信號。
在講數字量信號和模擬量信號之前，我們先了解一下關于信號的概念。按照信號與系統的定義，信號是傳遞一些現象的行為或?qū)傩缘男畔⒌暮瘮?shù)，而這個函數的自變量通常是時間或者是位置。
為了幫助理解RTO系統中的數字量信號和模擬量信號，我們先引申出連續時間信號和離散時間信號的概念?！缎盘柵c系統》和《通信原理》中是如下定義這四種信號：
①連續時間信號：在時間軸上的取值是連續的信號稱為連續時間信號。
②離散時間信號：在時間軸上的取值是離散的信號稱為離散時間信號。
可以看到，①和②的區別僅在于時間軸的取值是否連續。
③模擬信號：載荷消息的信號參量取值是連續（不可數、無窮多）的，這里連續的含義是指信號載荷的消息的參量連續變化，在某一取值范圍內可以取無窮多個值，而不一定在時間上也連續， 比如未經量化的采樣信號就是一種模擬信號。
④數字信號：載荷消息的信號參量只有有限個取值，這個參量不僅僅是指信號的幅值，還可以是信號的頻率、相位，但絕 對不是時間，也就是說數字信號時間軸上未必是離散的，比如二電平信號，二相位信號等這些在時間軸上是連續的。
綜上所述，這些信號之間并不是嚴格的包含與被包含的關系，連續時間信號可以是模擬信號也可以是數字信號，模擬信號可以是連續時間信號也可以是離散時間信號。連續時間信號與離散時間信號區別僅僅是時間軸；模擬信號與數字信號與時間軸無關，看的是載荷消息的信號參量取值是否連續。所以今后再遇到這些信號，我們要知道該如何去區分它們。
回歸到RTO系統中，今天所講的數字量信號輸入/輸出可以理解為開關量信號（數字量是多位的開關量），開關量是指非連續性信號的采集和輸出，包括遙控采集和遙控輸出。它有1和0兩種狀態，這是數字電路中的開關性質，而電力上是指電路的開和關或者觸點的接通和斷開?！伴_”和“關”是電器最基本、最典型的功能。
在YIHEAC的RTO系統中直接采用數字量（開關量）信號傳輸來控制的對象主要是風機、按鈕、開關型閥門等。以風機為例，我們都知道風機的狀態要么是啟動，要么是停止，因此可以把風機的啟停和數字量（開關量）信號的1和0相對應。用1來表示風機的啟動，用0表示風機的停止。也就是說，當給控制器輸出一個高電平“1”的信號時，線路就會是接通的狀態，從而啟動風機；控制器輸出信號為低電平“0”時，線路斷開，便會停止風機。

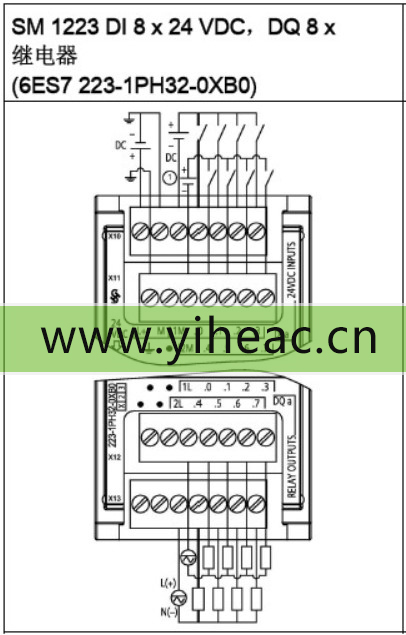

圖：西門子PLC數字量輸入/輸出接線圖
通過以上介紹，可以發現RTO中數字量信號傳輸比較簡單，適用于被控設備本身只存在兩種狀態的場合，如按鈕、風機等。但通常RTO系統中還會有很多物理量的測量和監控，如溫度、壓力、液位等，這些物理量統稱為模擬量。那么模擬量的信號是如何傳輸?shù)哪?？下文就為大家解開疑惑。
RTO系統中的模擬量基本上都是非電量，但RTO系統的控制器PLC卻只能處理數字量和電量。所有要想實現模擬量和數電量之間的轉換還需要一道橋梁——傳感器。并且如果這一電量不是標準的（如4—20mA、0—10V等），還要經過變送器，把其變成標準的電信號。同時還要有模擬量輸入單元(A/D)，把標準的電信號變換成數字信號;模擬量輸出單元(D/A)，把PLC處理后的數字量變換成模擬量——標準的電信號。
標準電信號、數字量、實際物理量可以互相轉換，以RTO燃燒室上的溫度傳感器為例，量程為0-1200℃，標準電量4-20mA，PLC模擬單元分辨率是15bit(0-32767),其有如下轉換關系：
①電流輸入信號與PLC內部數字量的轉換
X:電流模擬量信號
Y:PLC內部轉換數字量
②實際物理值與模擬量數據的轉換
X:電流模擬信號
Y:實際溫度值
③實際物理值與PLC內部數字量的轉換
X:PLC內部轉換數字量
Y:實際溫度值
以上便是PLC中對模擬量信號的處理過程及轉換關系。

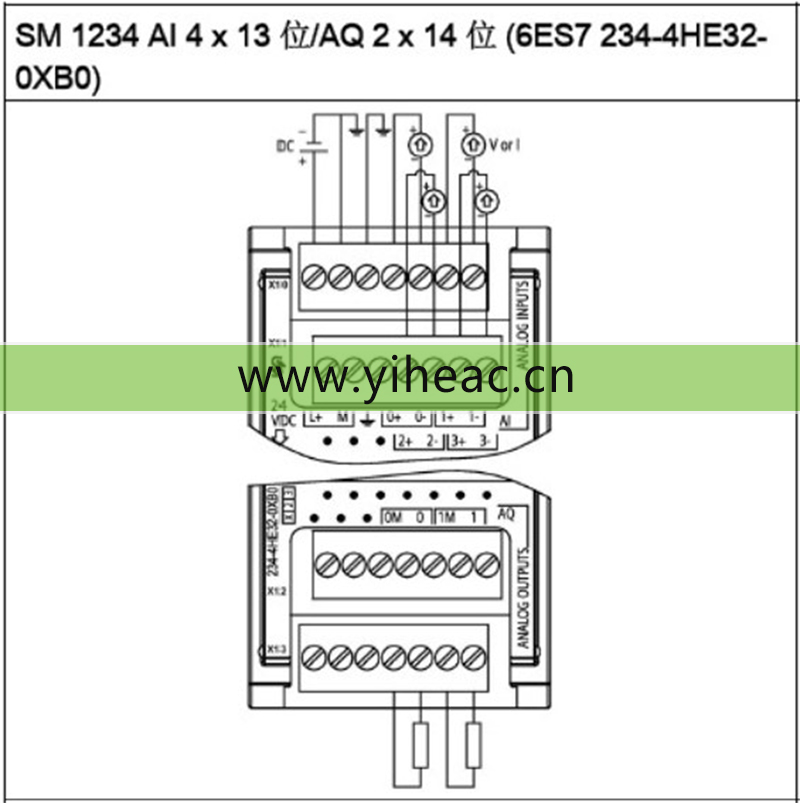

圖：西門子PLC模擬量輸入/輸出接線圖
綜上就是對YIHEAC設計生產的RTO系統中數字量信號和模擬量信號的一些淺顯講解，還請讀者批評指正，作者將不勝感激。
值得一提的是，在RTO未來的發展方向上必然是更加數字化、智能化，為了滿足客戶需求，我們還可以提供具有多種數字通訊協議的儀器儀表，實現整個系統的在線診斷，進一步提升系統運行的穩定安 全性。在后期內容中將會詳細介紹RTO系統中的各種通訊協議，敬請您的期待。
