背景
隨著《“十四五”節能減排綜合工作方案》的印發，揮發性有機化合物VOCs（volatile organic compounds）被列為了重點控制污染物?！?/span>“十四五"節能減排綜合工作方案》中明確到2025年全國單位國內生產總值能源消耗要比2020年下降13.5%，而VOCs的排放總量要下降10%以上。VOCs作為近地大氣區域光化學反應的主要參與者，除了會造成大氣臭氧層空洞等環境破壞，對人體健康也有著顯著負面效應。VOCs是一大類可參與大氣光化學反應的有機化合物總稱，包括各種烷烴、芳香族有機物、鹵代碳水化合物、脂類和醛酮等有機物，廣泛來源于化工廠、制藥廠、印刷涂裝廠、橡膠加工廠等生產加工行業，其中部分生產加工行業會產生大風量、高濃度的VOCs廢氣，成為了重點的監測治理對象!
引言
為了幫助不同種類的生產加工行業進行VOCs的處理，我司不僅可以依據相關工況采用蓄熱式氧化燃燒技術RTO(regenerative thermal oxidation)進行廢氣治理，而且我司同時又采用活性炭和樹脂系統來處理VOCs，活性炭吸附和樹脂系統吸附是一種有效且經濟的 VOCs 去除技術。樹脂吸附適用于需要高吸附容量和選擇性的場合，尤其適用于含有鹵代烴、醇類和酮類等化學性質活潑的VOCs的廢氣處理。活性炭吸附則適用于需要快速吸附和較低阻力的場合，尤其適用于氣體和水的凈化領域。樹脂吸附和活性炭吸附各有優劣，選擇哪種吸附劑取決于客戶的應用需求。在以往我司案例中，我司獨立設計出的三個治理系統都在生產加工行業的廢氣治理中作為核心設備系統幫助客戶進行了VOCs有效處理。以上治理系統能夠做到達標排放當然也離不開專業、先進控制技術，實現智能化連鎖控制。我司電氣設計人員合理采用變頻機泵調速，優化和壓縮控制邏輯以此來降低不必要消耗和不必要停車。當然，系統內實現智能化連鎖控制是基于強大的硬件基礎作為準備條件，如何把控硬件選擇使其設備、儀表進行明確的自控及連鎖控制成為了這期電氣設計的主題。
正文
首先，我司電氣設計人員是在明確電氣自控柜和動力柜的技術條件和設計任務書方才進行設計，這是整個設計的基礎。其次，需考慮各設備的功率需求、輸入輸出電壓要求、效率、尺寸、重量、電壓穩定性、噪音、安全認證和保護功能以及成本等因素。同時，還需要遵循一系列基本原則，以確保設計出的系統既滿足工藝要求，又具有良好的經濟效益和操作便捷性。

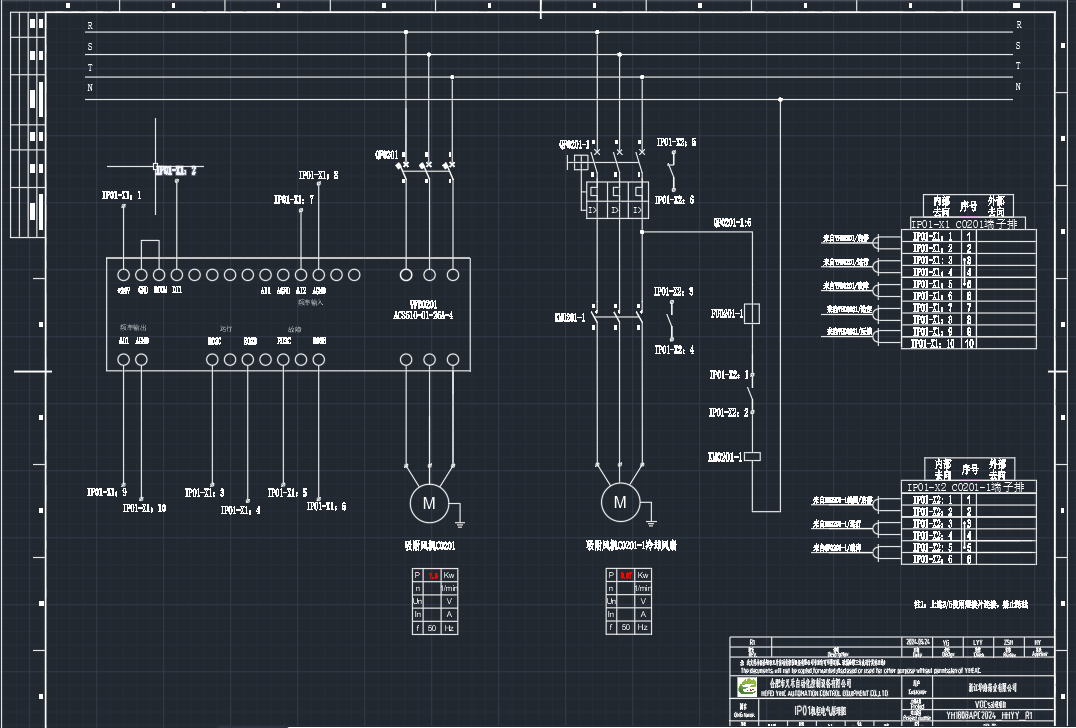

下面是我司電氣設計人員針對動力柜中一臺變頻風機主回路所需要的電氣元器件進行選型設計。主回路選型（以某臺55KW變頻風機，風機散熱風扇2.2KW為例），主回路包含的電氣元器件有：斷路器、變頻器、馬達保護斷路器、交流接觸器等電氣元器件，如圖1所示：
圖1
在得知風機功率情況下，代入功率和電壓電流換算公式：
單相 P=UIcosΦ，三相 P=1.732UIcosΦ，其中P為有功功率，U為電壓，I為電流，cosΦ為功率因數（供電公司要求一般不低于0.85）。380V， 55kW根據公式算得電流約為98A，選用125安培的小型塑殼斷路器，選型時需應考慮風機的啟動電流，所以對于塑殼斷路器選型需大于風機電流的計算值。

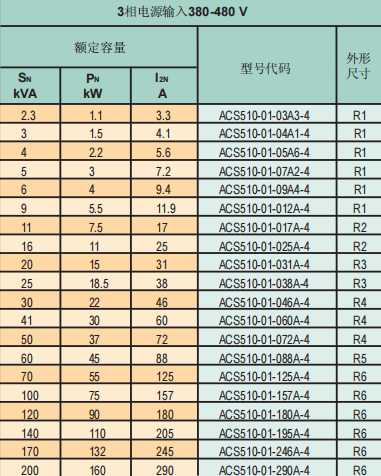

變頻器選型同樣需要計算風機的電流，然后選擇對應的型號。我司以ABB品牌變頻器為例，參考圖2：
圖2

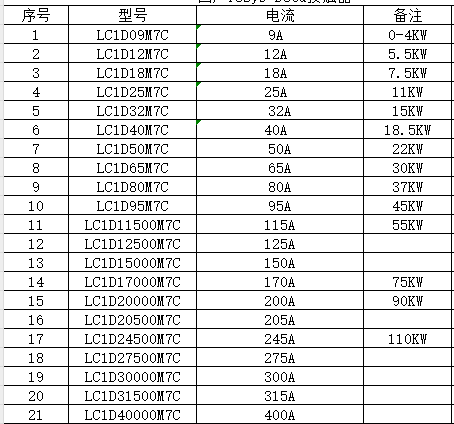

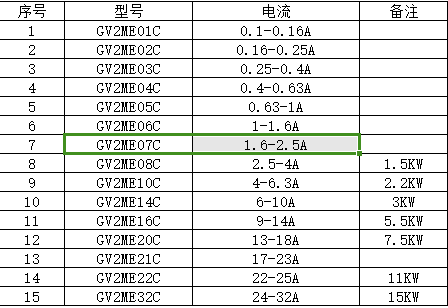

馬達保護斷路器、交流接觸器和以上情況相同，我司以施耐德品牌為例，參考下列表1和表2：
表1 表2
綜上所述，380V,55KW的變頻電機主回路需配備125安培的塑殼斷路器，變頻器型號為ACS510-01-125安培-4,其2.2KW風機散熱風扇需配備馬達保護斷路器型號為GV2ME10C，交流接觸器型號為LC1D09M7C。
在設計PLC控制系統時，開關電源的選擇是非常關鍵的一個環節。根據描述，開關電源的選擇主要基于輸出電流的需求，電源的額定輸出電流應大于系統中所有組件（包括CPU模塊、I/O模塊和專用模塊，以及所有儀表和其他電氣元器件）消耗電流的總和。這樣才能確保PLC系統穩定運行，避免因電源不足導致的設備故障。控制回路包含的電氣元器件有：斷路器、CPU、模塊、觸摸屏、交換機、開關電源、中間繼電器等電氣元器件，如下圖3所示：
圖3
我司電氣設計人員在設計電氣自控柜時，在客戶未說明要求和遵循一系列基本原則情況下，CPU主要以西門子1200系列和1500系列為主，模塊依據統計系統內所需要的I/0點位進行配備，每種類型的模塊會預留15%--20%左右的點位作為冗余。中間繼電器的數量會依據柜內的DO點數量進行配備，觸摸屏我司主要是以15.1寸昆侖通態的觸摸屏為主。
結論
硬件選型需依據具體RTO、樹脂、活性炭系統的工藝要求進行選擇，把控好前期的設計才能為后期的設備智能化控制提供基礎，才能建立設備、系統、工廠三層級能效診斷系統，實現核心設備的智能化管控、全局智能調度優化及管控、推動設備智能化發展，提升整體能效水平。
以上是我司分析面對RTO、樹脂、活性炭系統電氣選型設計的技術分享，若您針對以上問題有更好的設計思路，我們歡迎您的指導。若您在工作中有遇到設備運行故障和自控流程探討，我們也可以進一步技術交流、協助解決、共同進步。我們真心愿意同您一起探討難題，您也可以關注“合肥義禾YIHEAC”微信公眾號，查看更多RTO技術資訊，同時歡迎您的留言分享。
