在YIHEAC往期技術文章“管道靜電接地設置系列”中講到何種情況下需要對工業金屬管道法蘭做靜電跨接和RTO廢氣治理系統中靜電接地場合和靜電接地材料的選擇，那么基于對前者的掌握，今天我們來進一步了解一下常用的靜電跨接型式。
本期話題：RTO廢氣治理系統中常用的靜電接地的跨接型式
專業的設備安裝人員在設備安裝過程中，常用的靜電接地的跨接型式包括：管道上的金屬法蘭之間的靜電跨接、設備的管口與閥門之間的靜電跨接以及管道法蘭與儀表法蘭之間的靜電跨接，下圖為常見的三種型式的靜電跨接型式：
1.常用的靜電跨接型式

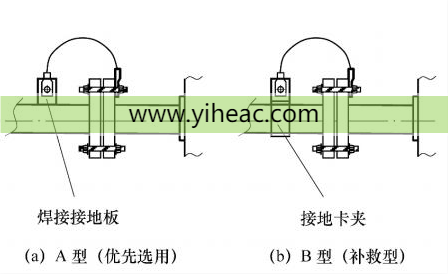

①管道上的金屬法蘭靜電接地跨接
②設備管口、閥門處的靜電接地跨接
③管道法蘭與儀表法蘭的靜電接地跨接
2.靜電接地的設計圖例
①水平管道：管道在進出裝置區處、分岔處應進行接地; 長距離無分支管道應每隔100 m 接地一次，通過導線，直接連接到電氣專業提供的靜電接線頭上。水平管道接地板應當安裝在管道上。
②不同管道的的布置方式不同，其接地板的安裝方式不同，例如：
A：平行管道凈距離小于100mm時，應每隔20m加跨接線。
B：當管道交叉且凈距離小于100mm時，也應加跨接線，作等電位處理。
③風管及保溫層保護罩的管道
④工藝管道的加熱伴管
⑤軟管上的金屬噴嘴、接頭：使用導電性、防靜電軟管時，應使噴嘴、接頭等與軟管可靠地連接并接地。裝在軟管上的金屬噴嘴、接頭等金屬部件，可用專用接地線與接地裝置連接，并在氣體或蒸汽噴出作業前將專用接地線連接好，待噴出作業完成后方可拆除接地設施。
⑥管線上的絕緣件，如孔板、對夾式閥門等，應當加跨接線以消除靜電負荷
⑦易燃易爆介質的輸送管道：考慮到有些易燃易爆特殊介質的危險性，如對于介質純氧、易產生靜電的氣固混合物、氫氣等介質，其輸送管道即便有金屬螺栓法蘭連接，還要求必須有導體跨接法蘭。
以上總結的是YIHEAC在設備安裝過程中常用的幾種靜電跨接型式和靜電接地的設計圖例，結合本系列需要做靜電接地的場合把控、遵守靜電接地設計的原則的同時，更多的是對接地材料的熟練選擇，在不同安裝狀況時，我們的最終目的是將最適配的接地型式應用到每個RTO廢氣治理項目中、保障我們每個項目的系統安全和增加最終用戶對YIHEAC的滿意度。
本文參考文獻：
[1]中國石油化工集團公司 中國石油化工集團公司 石油化工靜電接地設計規范：SH/T 3097-2017[S]北京：中國石化出版社,2017.
[2]吉林化學工業公司設計院.化工企業靜電接地設計規程：HG/T 20675-1990[S]北京：化工部工程建設標準編輯中心,1990.
[3]中國石油化工集團公司.管道靜電接地設計規定：Q/SH 0700-2008[S]北京:中國石油化工集團公司,2008.
[4]中華人民共和國住房和城鄉建設部.工業金屬管道工程施工規范：GB 50235-2010[S].北京：中國計劃出版社,2011.
[5]中國石油化工集團公司.石油化工非金屬管道工程施工質量驗收規范：GB 50690-2011[S].北京：中國計劃出版社,2012.
