咨詢電話：淺談RTO廢氣治理系統中工業管道的靜電接地設置（二）
在YIHEAC往期技術文章“管道靜電接地設置系列”中講到何種情況下需要對工業金屬管道法蘭做靜電跨接，那么對于基本工況把握的同時，我們來進一步探討一下關于靜電接地的場合和管道靜電接地材料的選擇。
本期話題：RTO廢氣治理系統中靜電接地場合和靜電接地材料的選擇。
1.靜電接地的場合
YIHEAC的工藝工程師們在廢氣治理系統設計過程中，對于靜電接地設計范圍包括：
（1）對管道法蘭、設備管口、閥門、過濾器、儀表件等元件間的靜電跨接線的設計布局；
（2）對靜電接地塊與業主電氣專 業設計的接地網的接地柱間連接線的設計；
（3）對靜電接地相關材料的選擇。
那么具體針對哪些導體需要做靜電接地呢？我們將其分為5類場合：
A.裝在設備內部而通常在外部不能進行檢查的導體，此類元件物料流速快，極易產生靜電（如進出管道，泵、緩沖罐等）；
B.安裝在絕緣物體上的金屬部件；
C.與絕緣物體同時使用的導體；
D.被涂料/粉體絕緣的導體；
E.容易腐蝕而造成接觸不良的導體。
*YIHEAC的電氣工程師們根據布局圖的成型設計條件劃分出布置區域的防爆區域圖，電氣防爆區：0、1、2區。而對于劃分的防爆區對靜電接地場合也有明確的要求：
①在 0、1、2 區，所有盛裝或輸送易燃固體、液體或氣體的金屬設備及管道要彼此連接，且恰當?shù)剡B接到靜電接地柱或靜電接地環網的干線上。
②在防爆區0、1、2區，所有盛裝或輸送非易燃固體、液體或氣體的金屬設備及管道，如材料（物料、設備管道金屬材料）能夠誘發產生靜電荷，則金屬設備及管道彼此連接且恰當?shù)倪B接到靜電接地柱或靜電接地環網的干線上。
③在防爆區 0、1、2 區，所有金屬物( 設備及管道) 以外的物件也同前現價條一樣，明確地彼此連接且恰當?shù)倪B接到靜電接地柱或靜電接地環網的干線上。這就意味著在防爆區 0、1、2 區所有的設備、 結構、管道的組成部件都要等電位連接。
④小金屬部件如手輪，如遇閃點低、易燃、易爆的物質也需要靜電接地，如甲烷、三乙胺這類氣體出現在0、1區，在所有條件清楚的情況下，如果靜電接地系統接地電阻＜106Ω，則可以省去上述接地設置。
⑤非導體物體中的靜電荷需要通過靜電接地系統消除掉，這些物體需用靜電編織網或?qū)щ娖釋⒈倔w連接到靜電接地系統上。
2.管道靜電接地材料的選擇
我們對靜電接地材料的選擇在滿足靜電設計規范要求的同時，也會結合實際工況和整體布局對靜電接地材料作出相應的反饋。

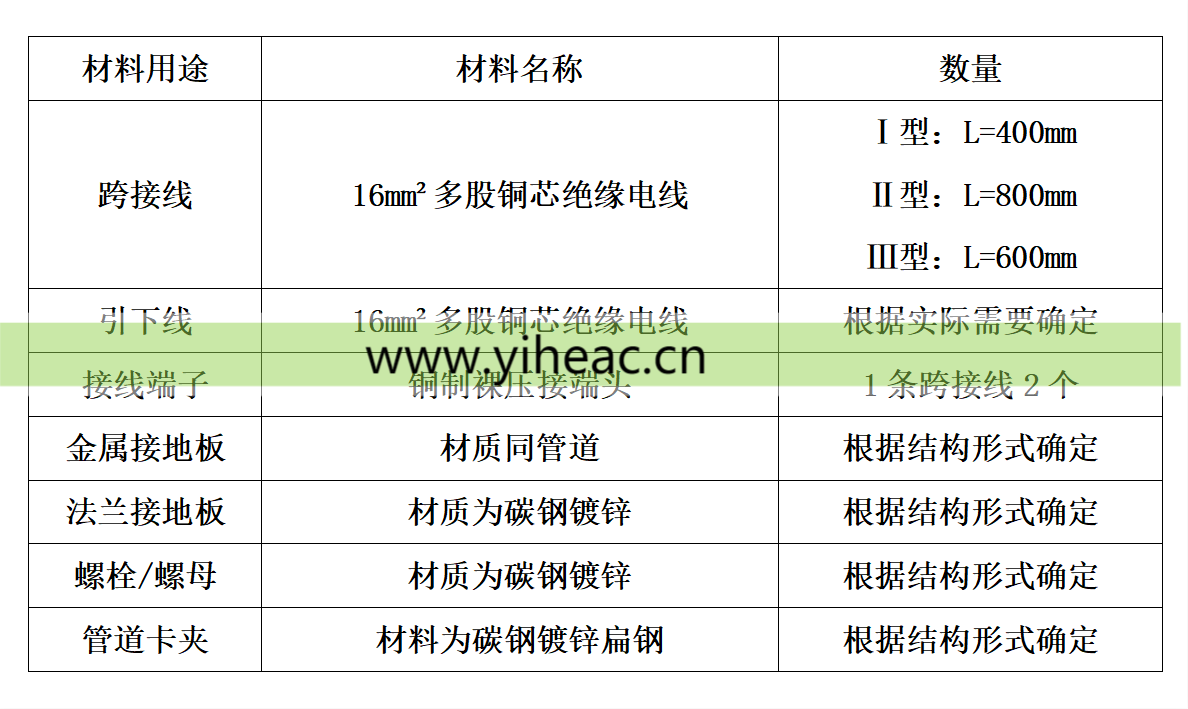

管道靜電接地材料包括跨接線、引下線、接線端子、金屬接地板、法蘭連接板和螺栓/螺母、管道卡夾 ( 適用于管道不能焊接時采取補救措施時用) 材料等。靜電接地連接材料選用情況見下表：
靜電接地跨接線應采用足夠機械強度、耐腐蝕和不易斷線的截面不小于6mm2多股銅芯絕緣電線，接地連接線的長度應按實際需要，且留出必要的裕度。除非有其他規定，通常設計應采用截面不小于16mm2多股銅芯絕緣電線并有黃綠色PVC保護套( 即截面積16mm2的黃綠塑料軟電線)。管道上作機械固定用的金屬螺栓，可兼作被固定管道的靜電連接用，如需要另做靜電連接線時，可采用截面16mm2多股銅芯絕緣電線。
碳鋼管道、焊接接地板應選用鍍鋅鋼材; 有色金屬、合金鋼（含不銹鋼）管道，焊接接地板應選用與管道相同的材質; 跨接螺栓/螺母選用M10*35/M10鍍鋅材質。靜電接地管道卡夾的材料宜選用鍍鋅扁鋼，其規格為25mm*4mm。當管道卡夾用于有色金屬、合金鋼（含不銹鋼）管道時，在其中間應用與管道相同材質的薄金屬片隔離并卡緊。

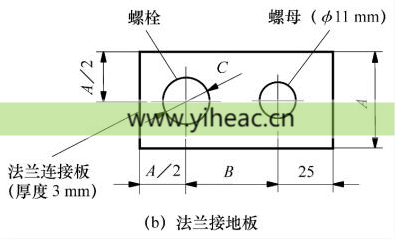

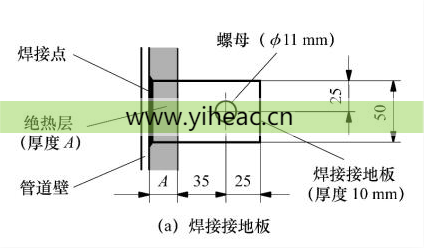

*以上表格中提及接地板，對于靜電接地板，一般可以分為：焊接接地板和法蘭接地板兩種，其結構尺寸如下圖所示：

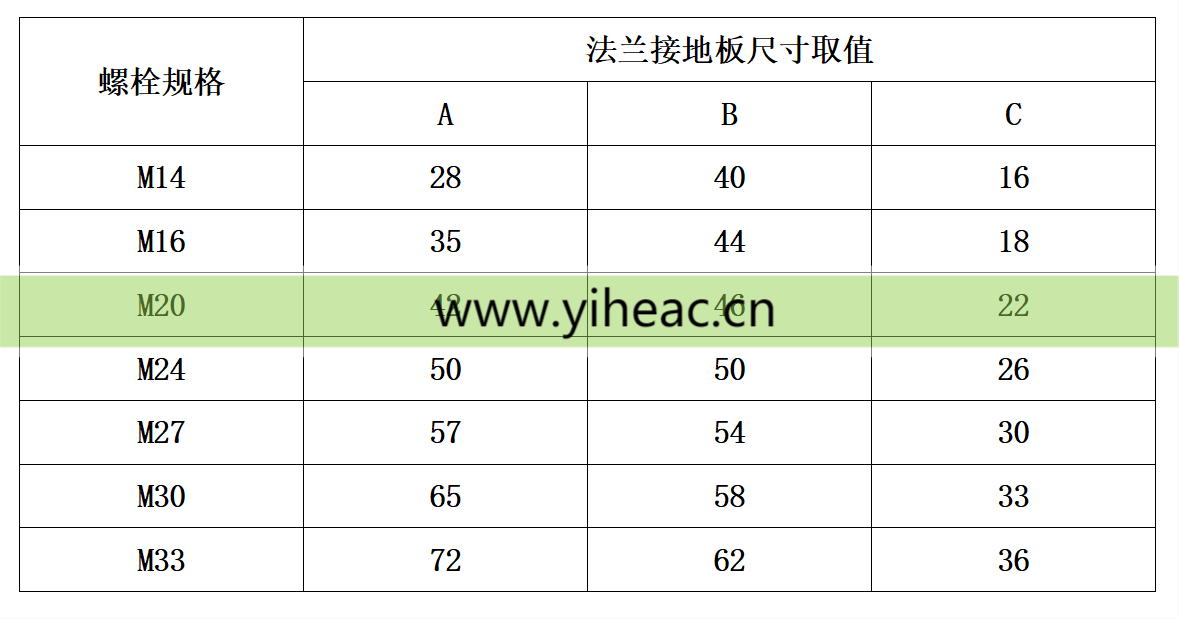

法蘭接地板的尺寸取值見下表：
綜上所述，對需要做靜電接地的場合做了明確的說明，對接地材料的選擇提出了準確的回答，我們的工藝工程師和電氣工程師對每個RTO治理系統的靜電接地設計環節嚴格把關，設計方向明確，符合我們YIHEAC安 全系統的設計理念和技術把控。
